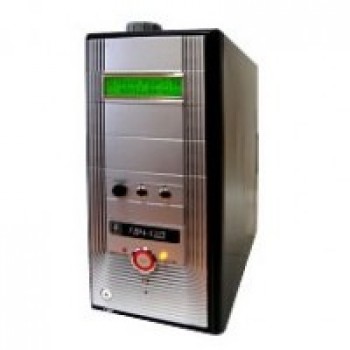

Генератор чистого азота и нулевого воздуха предназначен для получения в лабораторных условиях азота высшей чистоты и воздуха, очищенного от органических примесей.
Азот может использоваться для питания аналитических приборов (хроматографов, экспресс-анализаторов содержания водорода в металлах, измерителей концентрации органического углерода, испарителей пробы, и т.п.). Благодаря высокому выходному давлению, глубокой очистке и низкому содержанию влаги вырабатываемый генератором азот может использоваться в качестве газа-носителя, в том числе при применении детектора электронного захвата (ЭЗД).
Воздух может использоваться для питания пламенных хроматографических детекторов и пламенно-ионизационных детекторов углеводородов, для газовой экстрации, как газ-носитель и т.п.
Особенностями прибора являются: генерация чистых азота и воздуха; встроенные системы каталитической очистки азота и воздуха, что позволяет снизить концентрацию углеводородов в выходных газах до значений ниже ОД ppm.
Питание генератора осуществляется сжатым воздухом при давлении 6,5 ати и расходе не менее 5 л/мин от компрессора или воздушной магистрали. Класс загрязненности сжатого воздуха по ГОСТ 17433-80 не выше 8-го.
Примечания:
* При концентрации метана в питающем воздухе более 5 ppm и непрерывной работе прибора более 2 суток возможно ухудшение очистки азота от метана из-за насыщения катализатора, что потребует регенерации катализатора
** При длительных перерывах в работе (более 3 суток) время установления рабочего режима может увеличиться. Контроль выхода генератора на рабочий режим осуществляется по индикатору концентрации кислорода.
| Марка получаемого азота по ГОСТ 9293-74 | Особой чистоты, I сорт |
| Объемная доля азота, не менее, % об (включая примеси инертных газов — аргон, неон, гелий) | 99,999 |
| Объемная доля кислорода, не более, % об. (ppm) | 0,0005 (5 ppm) |
| Объемная доля водяных паров, не более, % об. (ppm) | 0,0007 (7 ppm) |
| Объемная доля водорода, не более, % об. (ppm) | Не обнаруживается |
| Объемная доля суммы углеродсодержащих соединений в пересчете на метан, не более, % об. (ppm) (при содержании метана в питающем воздухе не более 5 ppm)* | 0,00001 (0,1 ppm) |
| Максимальный объем производства азота, не менее, л/час | 15 (250 мл/мин) |
| Номинальное выходное давление азота, ати | 4 |
| Объемная доля водяных паров в вырабатываемом воздухе, не более, % об. (ppm) | 0,0007 (7 ppm) |
| Объемная доля суммы углеводородов в вырабатываемом воздухе в пересчете на метан, не более, % об. (ppm), (при концентрации метана в питающем воздухе не более 5 ppm)* | 0,00001 (0,1 ppm) |
| Максимальная производительность по воздуху, не менее, л/час | 60 (1000 мл/мин) |
| Номинальное выходное давление воздуха, не менее, ати, | 3,5 |
| Время установления рабочего режима при односменной работе, не более, мин** | 70 |
| Номинальное входное давление воздуха, ати | 6,5 |
| Максимально допустимое входное давление воздуха, ати | 7 |
| Минимальное входное давление воздуха, ати, не менее | 5,5 |
| Потребление сжатого воздуха, при номинальном входном давлении, не более, л/час | 300 (5 л/мин) |
| Потребляемая мощность, не более, ВА | 200 |
| Габаритные размеры, (ширина х глубина х высота), не более, мм | 230x425x510 |
| Масса, не более, кг | 25 |
| Рабочие условия: | |
| Температура окружающего воздуха, °С | от +10 до +35 |
| Электрическое питание от однофазной сети переменного тока напряжением, В | 220±10% |
| Частота, Гц | 50±1 |
| Средний полный срок службы, лет, не менее | 6 |
| Генератор по электробеэопасности соответствует требованиям | Класса 1, тип Н по ГОСТ 12.2.025-76. |
