Газовая хроматография является методом высокого разрешения для разделения летучих и мало летучих соединений. Деление газовых смесей веществ основывается на различиях в распределении компонентов между неподвижной фазой (например, внутреннее покрытие капилляра) и подвижной фазой (продувочный газ, например, гелий). Разделение газовой смеси в газохроматографической колонке занимает определенное время, продолжительность которого зависит от природы веществ, скорости потока через колонку, длины колонки, свойств неподвижной и подвижной фаз – все это делает невозможным сопряжение ГХ с ТА в режиме реального времени. Поэтому наше решение заключается в разработке прямого подключения в квази-непрерывном режиме с использованием обогреваемого автоматического клапана, что позволяет программно управлять вводом пробы в течение коротких промежутков времени.

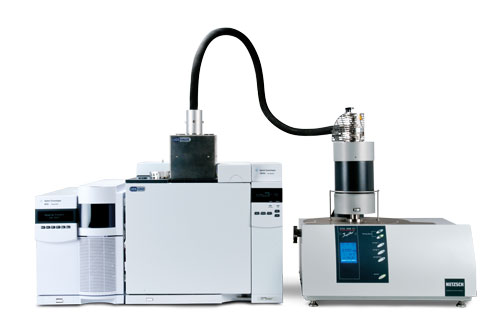

Уникальный вариант сопряжения системы термического анализа с хроматомасс-спектрометром с запуском анализа газовой смеси в зависимости от возникновения изменений в образце или в зависимости от температуры.
Обогреваемая линия транспортировки газа (300°C) от адаптера ТГ или СТА до крана-дозатора и инжектора газового хроматографа.
Быстрое сканирование и широкий диапазон масс для анализа газов масс-селективного детектора.
Возможность использования хроматомасс-спектрометра для анализа жидкости и газов независимо от сопряжения с системой термического анализа.
Наше партнерство с двумя всемирно известными фирмами Agilent и Joint Analytical Systems (JAS) позволило создать отличную систему сопряжения хроматографического анализа с термическим анализом, а также обеспечить качественный и высококвалифицированный сервис. Фирма NETZSCH уверена в своих партнерах и гарантирует оптимальное решение ваших задач.
Технические характеристики системы сопряжения прибора термического анализа с хроматомасс-спектрометром (возможны изменения в зависимости от задачи)
Масс-спектрометр (MSD Agilent)
Диапазон масс: 1,6 а.е.м. - 1050 а.е.м
Стабильность масс: Лучше, чем 0.1 а.е.м. через 72 часа работы
Масс фильтр: монолитный гиперболический квадруполь
Разрешение по массе: уникальные массы (регулируемые по настройке)
Ионизация: инертный источник электронного удара. Применение химически инертных материалов для изготовления источника ионизации позволяет практически полностью устранить возможность разложения и деградации термолабильных соединений и получать в процессе масс-спектрометрического анализа данные, максимально пригодные для идентификации по библиотекам масс-спектров
Энергия ионизации: в диапазоне 5-240 эВ
Двойной катод
Максимальная скорость сканирования составляет 12.000 а.е.м./сек. Рекомендуемая скорость сканирования составляет 800-1.600 а.е.м./сек., что позволяет получать два или три спектра в секунду.
Чувствительность при ионизации электронным ударом, режим сканирования: 1 пикограмм октафторнафталина при введении в 1 мкл изооктана и использовании стандартной колонки HP-5MS 0.25мм*30м*0.25мкм дает отношение сигнал/шум не хуже 500:1 (турбомолекулярный насос) и 250:1 (диффузионный насос) на отдельной хроматограмме по массе m/z 272.
Чувствительность при ионизации электронным ударом, режим регистрации отдельных ионов: 20 фемтограмм октафторнафталина при введении в 1 мкл изооктана и использовании стандартной колонки HP-5MS 0.25мм*30м*0.25мкм дают отношение сигнал/шум не хуже 50:1 на отдельной хроматограмме по массе m/z 272.
Температура источника: В интервале 130-300°C по заданию пользователя
Температура квадруполя: В интервале 100-200°C по заданию пользователя
Температура интерфейса: Температура ГХ-МС интерфейса в интервале 100-350°C по заданию пользователя
В стандартный комплект входят программы автоматической настройки, программы сбора и обработки данных, включая библиотечный поиск масс-спектров и распечатки отчетов в различных форматах. Для удобства обслуживания и ухода за системой имеется комплект стандартных диагностических программ. Дополнительно могут быть включены библиотеки масс-спектров NIST со структурными формулами и Wiley.
Газовый хроматограф (Agilent)
Обогреваемый кожух (до 300°C) для крана-дозатора с петлей 250мкл.
Инжектор с делением и без деления потока «Unis 500», максимальная температура нагревания 450°C.
Газохроматографическая колонка: стандартная капиллярная колонка HP-5ms (30 м). Возможно использование других колонок для специфических задач.
Быстрая смена капиллярных колонок без нарушения вакуума в масс-детекторе (система swap'n go, фирмы JAS).
Нагрев термостата: 35°C - 425°C.
Система транспортировки газа из ТГ или СТА
Нагреваемый адаптер, максимальная температура 300°С (для подключения масс-спектрометра, ИК-Фурье спектрометра или ГХ-МС).
Нагреваемая линия переноса веществ: обогреваемый кварцевый капилляр, до температуры 300°C (соединен с краном дозатором газового хроматографа).
Система Bypass для избыточного газа в печи.
